Брифинг продукта:

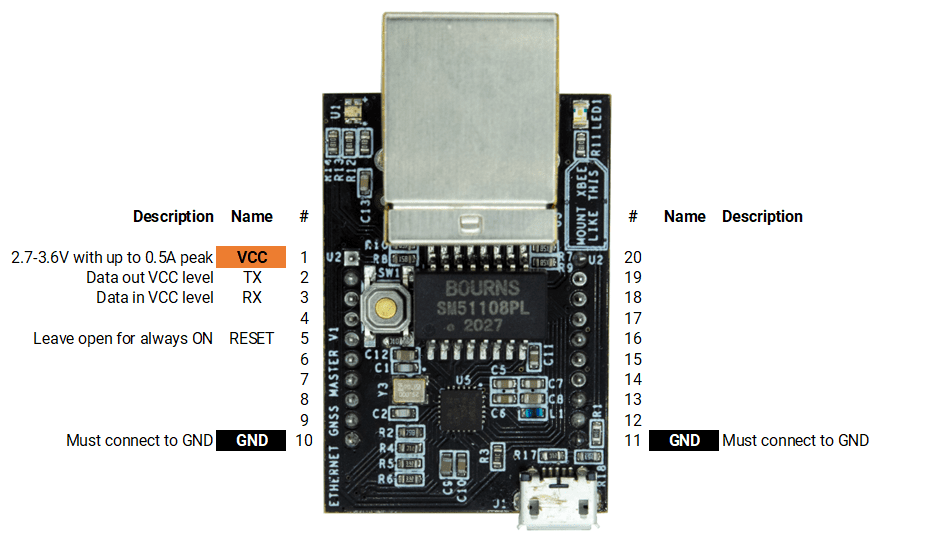

В этом продукте используется очень популярный footprint: 2 ряда по 10 штырьков с шагом 2 мм между штырьками. Вы можете интегрировать этот продукт в вашу печатную плату двумя способами:

1. Установка розеток на печатную плату, чтобы вы могли подключать и отключать плату по своему желанию. Этот вариант более гибкий, но не очень прочный для вибрирующих сред. Еще одна рекомендация, которую мы можем вам дать, — не использовать дешевые розетки. Дешевые розетки (особенно популярные у неизвестных китайских поставщиков) используют очень загрязненные металлы для контактов, что приводит к спорадическим отказам в полевых условиях и ранней смерти розетки. Мы можем порекомендовать высококачественную Samtec MMS-110-01-L-SV.
2. Прямая пайка на печатную плату. Это самый надежный способ использования этого продукта, чтобы избежать проблем с надежностью в полевых условиях. А из-за сквозного отверстия footprint, если другой компонент в вашей конструкции печатной платы выйдет из строя, с небольшими навыками вы все равно сможете восстановить этот дорогой компонент. Или если вы решите сделать новую конструкцию печатной платы, вы всегда можете удалить этот компонент из старой печатной платы и смонтировать его в новой.

В любом случае вам понадобится footprint размеры. Поскольку существует множество различных программ для проектирования печатных плат, мы решили воспользоваться сторонним сервисом для создания footprint совместим со всеми возможными программами. Вам придется зарегистрироваться, но тогда у вас будет доступ к тысячам footprints.
